DESCRIPCIÓN

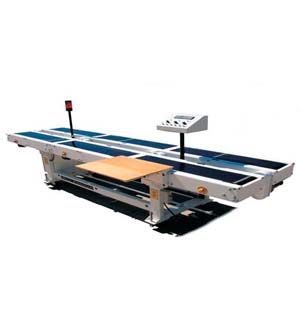

La mesa didáctica de manufactura es un prototipo educacional que permite el desarrollo de prácticas y experimentos en el área de ingeniería industrial. Este sistema se integra por varios elementos entre los que destacan seis bandas transportadoras impulsadas de forma independiente por motores de corriente directa y gobernadas mediante un PLC SIEMENS. Se ha puesto cuidado especial en la seguridad de los usuarios, para lo cual se instalaron guardas en las cadenas de transmisión y en la parte inferior de las bandas, mismas que están equipadas con un embrague para evitar daños en caso de emergencia.
FLEXIBILIDAD DE OPERACIÓN:
ESPECIFICACIONES:
Bandas
Tamaño 0.2 x 1.0 m
Material PVC
Cantidad 6
Estaciones de Trabajo Hasta 6 configurables en cuatro arreglos distintos
Estructura Laminada Cal. 14
Rodillos Rodamientos de bolas en todas las chumaceras
Transmisión Por cadena con embregue integrado
Motoreductores ½ Hp, 43 rpm, Baldor, 90V Dc
Capacidad de carga por banda 40 Kg.
Capacidad Total 240 Kg.
Tiempo mínimo de Transferencia 12 s.
Suministro Eléctrico 115 V., 20 A, 60 Hz.
Sistema de Control PLC Siemenslogo
Modo de Operación Continuo, Intermitente automático, Intermitente manual
Línea Neumática 6 coples rápidos para uso de herramientas, presión de trabajo 150 psi
Tomacorrientes 4 dobles para uso de herramientas, 115V, 8 A totales
Sistema de señalización Semáforo de dos luces, con cuatro interruptores de advertencia y cuatro de emergencia
Soporte 4 rodajas dobles y 4 tornillos niveladores con ajuste de altura entre 0.8 y 0.9 m.
El diseño y elementos que lo constituyen, le otorga una gran flexibilidad de operación y permite un amplio espectro para la práctica educativa en temas como:
Calificación del desempeño del operador,
Antropometría en las estaciones de trabajo,
Determinación de tiempos estándar,
Muestreo de trabajo,
Estaciones de trabajo,
Diseño de estaciones de trabajo,
Balanceo de líneas,
Kan Ban,
Poka Yoke,
Modelos de producción,
Control de calidad.
